رقم الموديل | وينتاي-9005 |
قوة | 28 كيلو واط |
الحجم الخارجي | 12000*7000*5200 ملم (الطول*العرض*الارتفاع) |
الحجم الداخلي | 11800*5600*4400 مللي متر |
الجهد االكهربى | 380 فولت/415 فولت/480 فولت 3 مراحل |
خيارات الألوان | الأبيض والأزرق والرمادي والعرف |
مصدر التدفئة | شعلة ديزل مزدوجة (2*300000 سعرة حرارية/ساعة) |

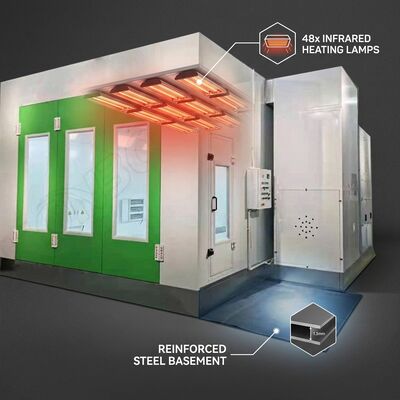

مصابيح الأشعة تحت الحمراء | 48 قطعة * 16 واط LED IR (سقف) + 32 قطعة جدار جانبي |
مركبة مناسبة | شاحنة ثقيلة، حافلة، مقطورة، معدات البناء |
مروحة السحب | مراوح توربو 2*9.5 كيلو وات (ثنائية، VFD) |
مروحة العادم | مراوح توربو 2*7.5 كيلو وات (ثنائية، VFD) |
إضاءة | ليد 1600 لوكس، 48 سقف + 32 جانب + 12 حائط |
الطابق السفلي | 500 مم للخدمة الشاقة، 5 صفوف من الشبكات + 4 صفوف من الألواح |
قدرة التحميل | 10T (تم اختبار الحمل الثابت 14T) |
مرشح السقف | F6 EU6، 10 لوحات، قاعة مكتملة الحركة |
مرشح الكلمة | إطار من الألياف الزجاجية بخمس مناطق، سريع التحرير |
فلتر العادم | برج الكربون النشط + خيار HEPA H13 |
لوحة التحكم | شنايدر PLC + شاشة لمس صناعية 12 بوصة + إمكانية الوصول عن بعد |
درجة الحرارة القصوى | 80 درجة مئوية (التسخين: 10-12 دقيقة إلى 60 درجة مئوية) |
مبادل حراري | مزدوج SS316L، كفاءة مجمعة بنسبة 90% |
مستوى الضوضاء | ≥85dB (مبيت المروحة العازل للصوت) |
شهادة | سي، إسو 9001، إسو 14001، أوهساس 18001 |
تطبيق المنتج
WINTAI-9005 هي كابينة رش الديزل الثقيلة الرائدة للتطبيقات الصناعية الأكثر تطلبًا: صيانة أسطول الشاحنات الثقيلة، وتصنيع الحافلات، وإعادة صقل معدات البناء، وطلاء المركبات العسكرية. يتعامل الطابق السفلي المقوى 10T المزود بشبكة من 5 صفوف مع أكبر المركبات التجارية. تضمن شعلات الديزل المزدوجة (مجموعها 600000 كيلو كالوري/ساعة) المقترنة بـ 48 مصباحًا للأشعة تحت الحمراء في السقف و32 مصباحًا جانبيًا على الحائط معالجة موحدة عبر الجزء الداخلي الضخم الذي تبلغ مساحته 66 مترًا مربعًا. أكملت شركة WINTAI مشاريع الأكشاك الصناعية الثقيلة لمشغلي الحافلات الوطنيين، ومصنعي معدات التعدين، وشركات لوجستيات الموانئ في جميع أنحاء العالم.
الميزات الرئيسية
1) لوح الحائط: شطيرة من الصوف الصخري 100 مم، جلد مزدوج من الفولاذ المجلفن 0.6 مم. فئة أ مقاومة للحريق (GB 8624). معدل حمل الرياح 180 كم/ساعة.
2) الطابق السفلي: بنية تحتية ثقيلة من نوع I-beam. حفرة خرسانية مسلحة بقطر 500 ملم (التصميم متوفر). 5 صفوف من شبكات التهوية + 4 صفوف من الألواح المربعة. 10T تشغيلي / 14T تم اختباره بشكل ثابت.
3) الباب: مصعد عمودي صناعي بمحرك (6000*5000 مم) مع ستارة خفيفة للسلامة. أبواب خلفية مزدوجة. 4 أبواب للأفراد مع قضبان ذعر.
4) نظام الهواء: 4 * مراوح Turbo VFD (مدخل 2*9.5KW + عادم 2*7.5KW). إجمالي تدفق الهواء 85,000 متر مكعب/ساعة. سرعة الهواء 0.35-0.45 م/ث. 350 تغيير هواء/ساعة.
5) شعلات الديزل: شعلات ديزل مزدوجة متزامنة من نوع Riello (إجمالي 600000 كيلو كالوري/ساعة). مبادلات حرارية مزدوجة SS316L بكفاءة 90%. استهلاك الوقود 8-10 كجم/مركبة.
6) مجموعة إضاءة IR: 48 مصباح IR LED للسقف + 32 مصباح جدار جانبي + 12 مصباح حائط. 1600 لوكس على ارتفاع العمل. مؤشر تجسيد اللون (CRI) >90 للحصول على عمل دقيق للألوان.
7) الترشيح: قاعة السقف الكاملة F6 EU6 (10 ألواح). مرشحات أرضية سريعة التحرير من الألياف الزجاجية ذات 5 مناطق. مرشح نهائي HEPA H13 اختياري للتطبيقات المهمة.
8) التحكم في الانبعاثات: برج امتصاص الكربون النشط الصناعي (سعة 3 متر مكعب). مراقبة مستمرة للمركبات العضوية المتطايرة مع تسجيل البيانات. >98% كفاءة إزالة المركبات العضوية المتطايرة.
9) التحكم والسلامة: Schneider PLC + شاشة لمس صناعية مقاس 12 بوصة. الوصول عن بعد عبر VPN للتشخيص. 50 وصفة علاجية قابلة للبرمجة. واجهة متكاملة للكشف عن الغاز + إنذار الحريق.
