رقم الموديل | وينتاي-9004 |
قوة | 25 كيلو واط |
الحجم الخارجي | 7200*5400*3450 ملم (الطول*العرض*الارتفاع) |
الحجم الداخلي | 7100*4000*2700 مللي متر |
الجهد االكهربى | 380 فولت/415 فولت، 3 مراحل 50/60 هرتز |
خيارات الألوان | الأبيض، الأزرق، الأخضر، الفضي |
مصدر التدفئة | كهربائي - 34 مصباحًا بالأشعة تحت الحمراء + 8 مصفوفات لوحة IR جانبية |
مصابيح الأشعة تحت الحمراء | 34 قطعة * 16 وات LED IR (سقف) + 8 قطع * 3*1 كيلو وات ألواح جانبية |
مركبة مناسبة | السيارات، سيارات الدفع الرباعي، MPV، المركبات الكهربائية |
مروحة السحب | مروحة توربو بقدرة 7.5 كيلو وات (محرك مباشر، VFD) |
مروحة العادم | مروحة توربو بقدرة 5.5 كيلو وات (محرك مباشر، VFD) |
إضاءة | LED 1300 لوكس، 34 سقف + 16 جانب محيطي |
الطابق السفلي | 300 ملم، 3 صفوف شبكية + 2 صفين من الألواح المربعة |
مرشح السقف | F5 EU5، 6 لوحات قابلة للتبديل |
مرشح الكلمة | الألياف الزجاجية، استخلاص 3 مناطق |
فلتر العادم | فلتر جيب كربون نشط من النوع M |
لوحة التحكم | شنايدر PLC، التحكم الرقمي في درجة الحرارة PID |
درجة الحرارة القصوى | 80 درجة مئوية (التسخين: 5-7 دقائق إلى 60 درجة مئوية) |
كفاءة الطاقة | التحكم في مروحة VFD، وتنشيط الأشعة تحت الحمراء على أساس المنطقة |
مستوى الضوضاء | ≥76 ديسيبل |
شهادة | سي، إسو 9001 |
تطبيق المنتج

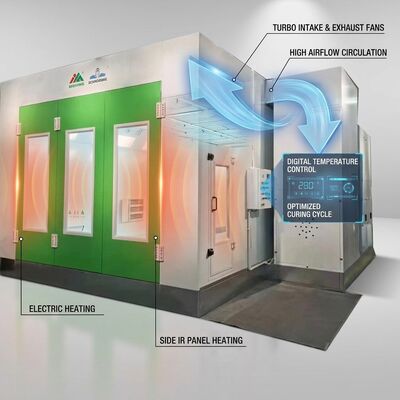

WINTAI-9004 هو الحل الكهربائي بالكامل لورشات الهياكل التي تعطي الأولوية لصفر انبعاثات في الموقع، وانخفاض مستوى الضجيج، وتقليل التعقيد التشغيلي. توفر مصابيح السقف IR البالغ عددها 34 ومصفوفات لوحات IR ذات 8 جوانب تسخينًا دقيقًا وموجهًا بدون منتجات احتراق ثانوية - وهي مثالية لورش العمل الحضرية المغلقة ومراكز خدمة المركبات الكهربائية والمرافق ذات المتطلبات الصارمة للسلامة من الحرائق. تعمل المراوح التوربينية التي يتم التحكم فيها بواسطة VFD على ضبط السرعة تلقائيًا بناءً على وضع التشغيل، مما يقلل من استهلاك الطاقة بنسبة تصل إلى 35% مقارنة بالأنظمة ذات السرعة الثابتة. تعمل شركة WINTAI على ابتكار تقنية كابينة الرش الكهربائية منذ عام 2016 مع منشآت في جميع أنحاء أوروبا واليابان وأمريكا الشمالية.
الميزات الرئيسية
1) لوح الحائط: ساندويتش EPS، 50 مم، 0.5 مم من الفولاذ المجلفن. ترقية اختيارية للصوف الصخري لعمليات المناخ البارد. تم تقليل الجسور الحرارية.
2) الطابق السفلي: الصلب المجلفن + إطار أنبوب مربع. حفرة 300 ملم. 3 صفوف من شبكات التهوية + 2 صف من الألواح المربعة. المنحدرات متضمنة.
3) الباب: 3 أبواب أمامية (3000*2600 مم). 1 باب الطوارئ. نوافذ بإطار من الألومنيوم. ترقية مصراع الأسطوانة الاختيارية الآلية.
4) نظام الهواء: مراوح توربو 7.5KW + 5.5KW VFD. المثبط الكهربائي BELIMO. يتم ضبط سرعة المروحة تلقائيًا لكل وضع رش/خبز/تبريد. توفير الطاقة.
5) التدفئة الكهربائية: 34 مصباح IR LED للسقف (16 وات لكل منهما) + 8 مصفوفات لوحة IR جانبية (3*1 كيلو وات لكل منها، إجمالي 24 كيلو وات). التنشيط القائم على المنطقة للمعالجة المستهدفة.
6) تقنية لوحة الأشعة تحت الحمراء: عاكسات سيراميكية مطلية بالذهب بكفاءة إشعاعية تصل إلى 94%. تخترق الأشعة تحت الحمراء ذات الموجة القصيرة طبقة الطلاء للمعالجة من الداخل إلى الخارج.
7) الإضاءة: 34 LED سقف + 16 LED محيطة جانبية. 1300 لوكس. درجة حرارة اللون 5000K. برامج تشغيل إلكترونية خالية من الوميض.
8) التحكم: Schneider PLC مع خوارزمية درجة الحرارة PID للحفاظ على دقة ± 1 درجة مئوية. 15 ملفًا شخصيًا قابلاً للبرمجة. تتبع استهلاك الطاقة لكل دورة.
9) الفلترة: سقف F5 + أرضية فايبرجلاس + عادم الكربون النشط. نظافة الهواء بنسبة 98%. انبعاثات احتراق معدومة - مثالية للمواقع الحضرية.
