رقم الطراز | WINTAI-9002 |
القوة | 17 كيلوواط |
الحجم الخارجي | 7500*5600*3500ملم (L*W*H) |
الحجم الداخلي | 7400*4200*2750ملم |
الجهد | 220V/380V/415V ثلاثي المراحل |
خيارات الألوان | أبيض، أحمر، أزرق، رمادي |
مصدر التدفئة | الغاز الطبيعي / الغاز المسال (280,000 Kcal/h Burner) |
المصابيح تحت الحمراء | 36 قطعة * 16W LED IR (السقف) + 20 قطعة الجدار الجانبي |
المركبة المناسبة | سيارة، سيارات رياضية، سيارات صغيرة، شاحنة خفيفة |
مروحة الإدخال | 8.5 كيلوواط مروحة توربو (محرك مباشر) |
مروحة العادم | 6.5 كيلوواط مروحة توربو (محرك مباشر) |
الإضاءة | LED 1400 Lux، 36 السقف + 20 الجانب |
القبو | 350ملم، 3 صفوف من الشبكات + صفوف 2 من الألواح |
مرشح السقف | F5 + G4 طبقة مزدوجة |
فلتر الأرضية | الألياف الزجاجية + البوليستر المركب |
مرشح العادم | الكربون النشط + النوع M غير المنسوج |
لوحة التحكم | شنايدر PLC + 7 "شاشة لمسة HMI |
الحرارة القصوى | 80 درجة مئوية (التسخين: 3-4 دقائق إلى 60 درجة مئوية) |
مبادلة الحرارة | الفولاذ المقاوم للصدأ 316L، 88٪ الكفاءة |
مستوى الضوضاء | ≤ 78 ديسيبل |
الشهادة | المواصفات المختلفة |
تطبيق المنتج

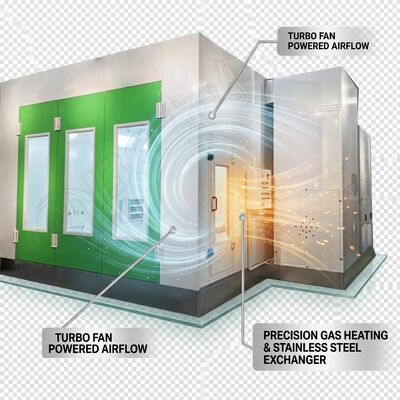

تم تصميم WINTAI-9002 Gas Heating Turbo Fan Spray Booth لمصانع الجسم التي لديها إمكانية الوصول إلى البنية التحتية للغاز الطبيعي أو الغاز المسال ، مما يوفر تكاليف وقود أقل بكثير مقارنة بنظم الديزل.تكوين مصباح 36 IR يوفر توزيع حرارة موحدة لتقوية الطلاء متسقةإن احتراق الغاز ينتج انبعاثات أقل من الجسيمات، مما يجعله مثاليًا للورش الحضرية بموجب اللوائح البيئية الصارمة.قد نشرت غرف رش المبردة بالغاز في أكثر من 30 دولة.2% تقييم رضا العملاء
الخصائص الرئيسية
1) لوحة الحائط: ألواح ساندويتش 50 ملم EPS، 0.5 ملم جلد الفولاذ المغلف. خيار الصوف الصخري متاح لتحسين العزل.
2) الطابق السفلي: بناء الفولاذ المغلف، ارتفاع الحفرة 350 ملم. 3 صفوف من شبكات التهوية + صفوف 2 من الألواح المربعة. معالجة السطح المضادة للنزلق.
3) باب: أربعة أبواب دخول أمامية (3000*2600ملم لكل منها) ، بابين للسلامة / الطوارئ. نوافذ مشاهدة زجاجية معبرة مع إطار من الألومنيوم.
4) نظام الهواء: مروحة توربو 8.5 كيلوواط + مروحة توربو 6.5 كيلوواط. ضامن BELIMO. سرعة الهواء 0.35 م / ثانية. 280 تغيير الهواء / ساعة.
5) حارق الغاز: 280,000 Kcal / h حارق غاز صناعي. مقايض حرارة من الفولاذ المقاوم للصدأ 316L بفاعلية حرارية 88٪. تكلفة الوقود أقل بنسبة 40٪ من الديزل.
6) إضاءة الأشعة تحت الحمراء: 36 مصباحًا فوق الحمراء للسقف + 20 مصباحًا على الجدران الجانبية. إضاءة 1400 لوكس. درجة حرارة اللون 5000 كيلوغرام ضوء النهار لمطابقة الألوان بدقة.
7) الترشيح: مرشح المسبق G4 + مرشح السقف F5 + مرشح الأرضية من الألياف الزجاجية. معدل نظافة الهواء 98.5٪. معادل فئة ISO 7 (تحكم في الجسيمات).
8) التحكم في الانبعاثات: الكربون النشط + تصفية الغاز العادم المزدوجة غير المنسوجة من النوع M. خفض مركبات الكربون المتطايرة > 96٪. يتوافق مع الصين GB 24409-2020.
9) التحكم: Schneider PLC مع شاشة لمس ملونة 7 "HMI. 20 ملف تعديل علاج قابل للبرمجة. مراقبة عن بعد عبر RS485 / Ethernet. تشخيص خطأ تلقائي.
